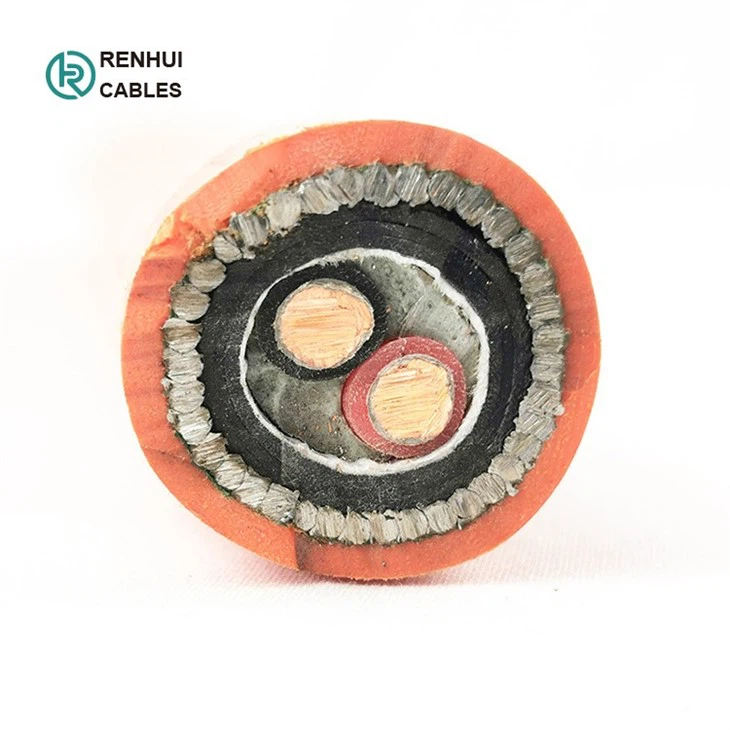

1000V Yalıtımlı Kablo
Başvuru
İç mekan kurulumları için uygundur: çoğunlukla güç kaynağı istasyonlarında ve dış mekanlarda: kablo kanallarında, yeraltında ve endüstriler, şalt panoları ve enerji santralleri için kablo tavalarında. İyi döşeme ve mekanik özellikleri nedeniyle bu kablo, mekanik korumanın gerekli olduğu veya mekanik hasarların oluşmasının beklendiği uygulamalar için uygundur.
 |
 |
 |
Standartlar
Güç kablosu IEC 60502-1:2004'e uygun olarak üretilmiştir.
Güç iletimi için anma gerilimi {{0}.6/1kv (U0/U) olan güç kablosu hattına döşenmeye uygundur.
 |
 |
XLPE kablo özellikleri
|
Modeli |
İsim |
Uygulama sitesi |
Bölüm alanı |
Çekirdekler |
Hız voltajı |
|
YJV |
XLPE yalıtımlı PVC kılıflı güç kablosu |
İç mekanda, tünelde veya kablo kanalında, dış mekanik kuvvetleri taşıyamayan. Manyetik kanallara döşenen tek damarlı kablolara izin verilmez. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
XLPE yalıtımlı PVC kılıflı güç kablosu |
||||
|
YJY |
XLPE yalıtımlı PE kılıflı güç kablosu |
||||
|
YJLY |
XLPE yalıtımlı PE kılıflı güç kablosu |
||||
|
YJV22 |
XLPE yalıtımlı çelik bant zırhlı PVC kılıflı güç kablosu |
İç mekan, tünel, kablo kanalı veya yer altı döşemesi, dış mekanik kuvvetleri taşıyabilir, ancak büyük bir çekişi karşılayamaz. |
|||
|
YJLV22 |
XLPE yalıtımlı çelik bant zırhlı PVC kılıflı güç kablosu |
||||
|
YJV23 |
XLPE yalıtımlı çelik bant zırhlı PE kılıflı güç kablosu |
||||
|
YJLV23 |
XLPE yalıtımlı çelik bant zırhlı PE kılıflı güç kablosu |
||||
|
YJV32 Serisi |
XLPE izoleli, çelik tel zırhlı, PVC kılıflı güç kablosu |
İç mekanda, tünelde, kablo kanalında, kuyuda veya gömmede, dış mekanik kuvvetlere ve belirli bir gerilime dayanabilir. |
|||
|
YJLV32 |
XLPE izoleli, çelik tel zırhlı, PVC kılıflı güç kablosu |
||||
|
YJV33 Serisi |
XLPE yalıtımlı, çelik tel zırhlı PE kılıflı güç kablosu |
||||
|
YJLV33 |
XLPE yalıtımlı, çelik tel zırhlı PE kılıflı güç kablosu |
| Parça Numarası | Enine kesit | karaya oturma | Yaklaşık ağırlık | Yaklaşık Genel Çap | Bez Boyutu | Tek Kilit | Nom. Maks. DC dirençli iletken 20 derece C | Mevcut derecelendirme doğrudan belirlendi |
| (mm²) | (mm) | KG/KM | (mm) | (mm) | (Ohm/km) | (Amfi) | ||
| SWAPVC4X1.5 | 4 x 1.5 | 7/0.53 | 351 | 12.88 | 20s | 0.5 | 12.1 | 32 |
| SWAPVC4X2.5 | 4 x 2.5 | 7/0.67 | 429 | 14.43 | 20s | 0.6 | 7.41 | 42 |
| SWAPVC4X4.0 | 4 x 4.0 | 7/0.85 | 538 | 16.87 | 20 | 0.6 | 4.61 | 55 |
| SWAPVC4X6.0 | 4 x 6.0 | 7/1.04 | 670 | 17.87 | 20 | 0.7 | 3.08 | 69 |
| SWAPVC4X10 | 4 x 10 | 7/1.35 | 998 | 20.1 | 25 | 0.8 | 1.83 | 92 |
| SWAPVC4X16 | 4 x 16 | 7/1.70 | 1,272 | 22.4 | 25 | 0.9 | 1.15 | 119 |
| SWAPVC4X25 | 4 x 25 | 7/2.14 | 1,940 | 27 | 32 | 1 | 0.727 | 152 |
| SWAPVC4X35 | 4 x 35 | 7/2.52 | 2,390 | 30.1 | 32 | 1.2 | 0.524 | 182 |
| SWAPVC4X50 | 4 x 50 | 19/1.78 | 2,925 | 31.5 | 32 | 1.4 | 0.387 | 217 |
| SWAPVC4X70 | 4 x 70 | 19/2.14 | 4,200 | 37.4 | 40 | 1.6 | 0.268 | 266 |
| SWAPVC4X95 | 4 x 95 | 19/2.52 | 5,355 | 40.9 | 50s | 1.8 | 0.193 | 319 |
| SWAPVC4X120 | 4 x 120 | 37/2.03 | 6,925 | 46.6 | 50 | 2 | 0.153 | 363 |
| SWAPVC4X150 | 4 x 150 | 37/2.25 | 8,200 | 50.2 | 50s | 2 | 0.124 | 406 |
| SWAPVC4X185 | 4 x 185 | 37/2.52 | 9,975 | 55.8 | 63s | TC9 Serisi | 0.0991 | 458 |
| SWAPVC4X240 | 4 x 240 | 61/2.52 | 12,700 | 62.5 | 63 | TC10 | 0.0754 | 529 |
| SWAPVC4X300 | 4 x 300 | 61/2.85 | 15,275 | 67.4 | 75s | TC11 Serisi | 0.0601 | 592 |
| SWAPVC4X400 | 4 x 400 | 61/3.20 | 19,875 | 77 | 75 | TC12 Serisi | 0.047 | 667 |
Tip Çekirdek Nominal kesit sayısı
| Tip | Çekirdek Sayısı | Nominal kesit |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Nötr iletkenin kesit alanı
| Nominal kesit | Ana çekirdek | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Nötr çekirdek | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Nominal kesit | Ana çekirdek | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Nötr çekirdek | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
karakteristik
Bitmiş kablonun km başına 20°C'deki DC direnci aşağıdakilerden fazla değildir:
| Nominal kesit mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu çekirdeği | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al çekirdek | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Nominal kesit mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu çekirdeği | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al çekirdek | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Nominal kesit mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu çekirdeği | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al çekirdek | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Çizim:
Paket: Ahşap varilleri ihraç edin.
