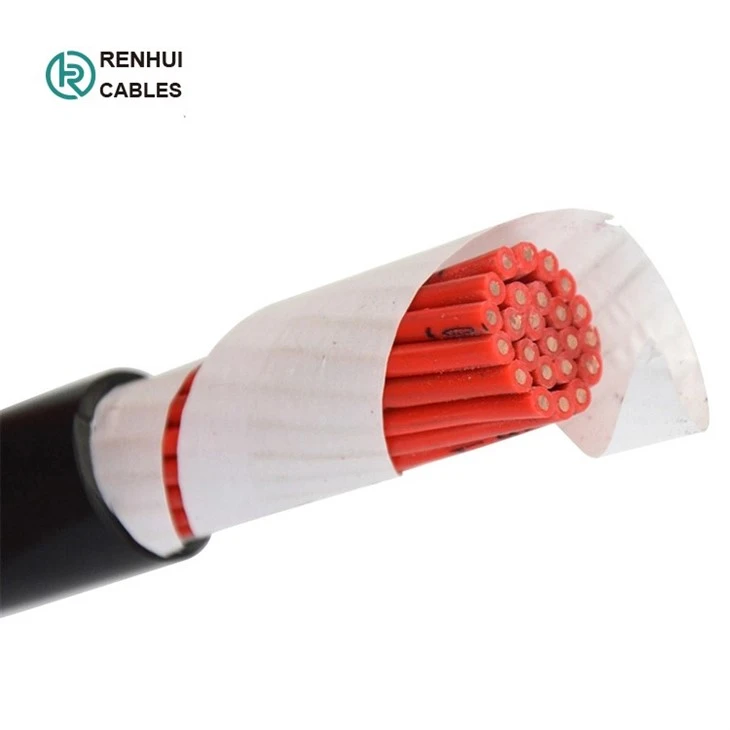

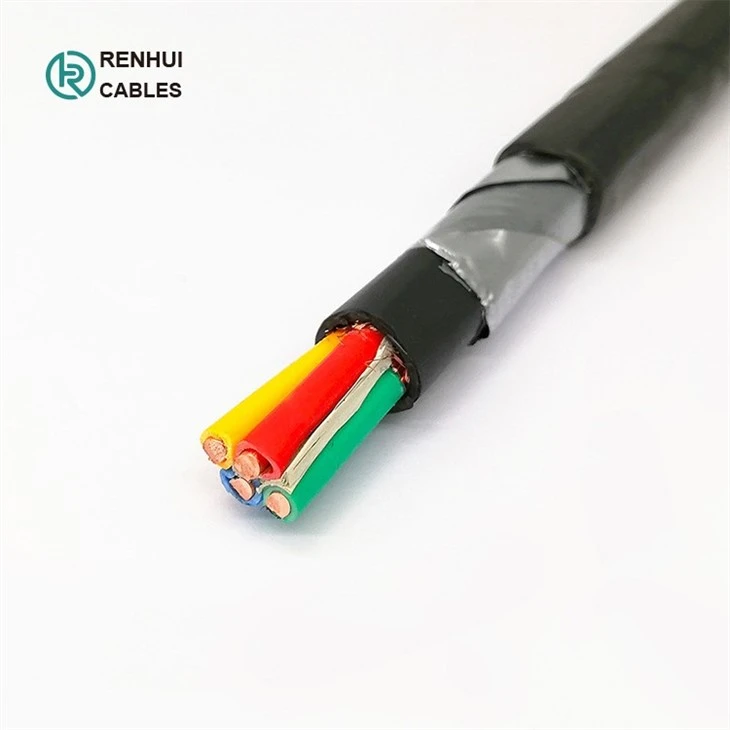

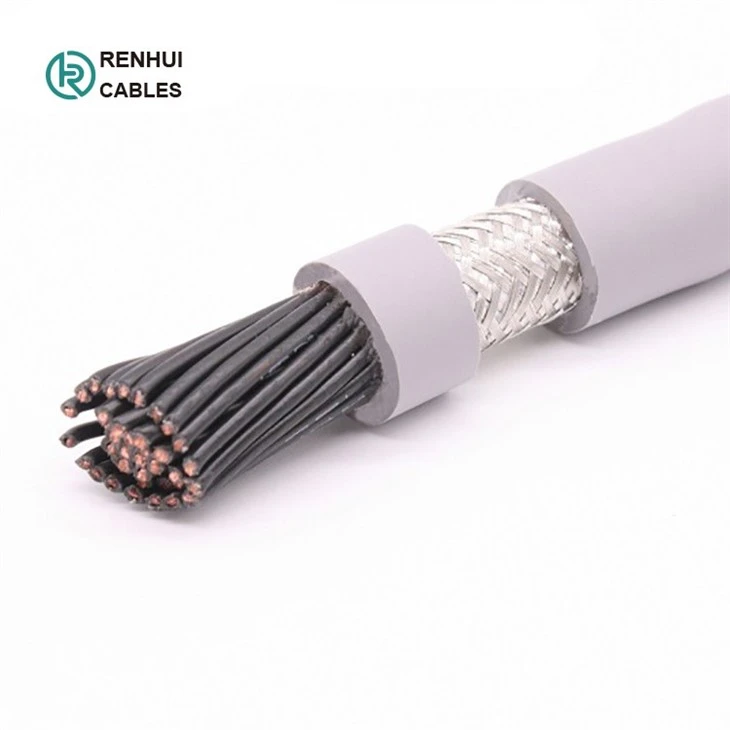

1.Başvuru (XLPE yalıtımlı enstrümantasyon kabloları):
Enstrümantasyon Kabloları genellikle iç mekan kurulumunda kullanılır ve ıslak ve nemli alanlar için uygundur. Genellikle endüstriyel proses üretim tesislerinde iletişim, veri ve ses iletim sinyalleri ve hizmetleri için kullanılır. Elektrikli ekipman ve cihazların ara bağlantısı için de kullanılan LSOH kılıfı, zehirli duman ve duman emisyonunu azaltabilir.
 |
 |
 |
 |
2.Standartlar (XLPE yalıtımlı enstrümantasyon kabloları):
IEC 60332, BS5308
3.Kablo Yapımı (XLPE yalıtımlı enstrümantasyon kabloları):
|
|
|
|
Kondüktör |
Tavlanmış veya kalaylanmış bakır, boyutlar: {{0}},5mm² ve 0,75mm² çok telli (Sınıf 5), 0,5 mm², 1,0 mm² katı (Sınıf 1), 1,5mm² veya 2,5mm², çok telli (Sınıf 2) BS6360'a göre |
|
Yalıtım |
XLPE (Çapraz Bağlı Polietilen) veya PE (isteğe bağlı) |
|
Eşleştirme |
100 mm'yi aşmayan bir döşeme ile birlikte düzgün bir şekilde bükülmüş iki yalıtımlı iletken |
|
Renk kodu |
Teknik bilgilere bakın |
|
Bağlayıcı bant |
PETP şeffaf bant |
|
Toplu ekran |
Alüminyum/polyester bant, kalaylı bakır toprak teli (0.5mm²) ile temas halinde metalik tarafı aşağı bakacak şekilde yerleştirilen çiftlerin üzerine uygulanır. |
|
Dış kılıf |
LSOH(Düşük Duman Sıfır Halojen) kılıf IEC'ye göre alev geciktirici60332-3-22 IEC'ye göre halojensiz60754-1 IEC'ye göre düşük duman emisyonu61034-1-2 |
|
Kılıf rengi |
Siyah veya mavi |
4.Mekanik ve Elektriksel Özellikler (XLPE yalıtımlı enstrümantasyon kabloları):
|
Çalışma sıcaklığı |
-20C'den artı 90C'ye kadar (sabit kurulum) |
|
0C ila artı 50C(çalışma sırasında) |
|
|
Minimum bükülme yarıçapı |
5 x genel çap |
|
İletken Alan Boyutu |
mm² |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
|
|
İletken Büküm |
Hayır x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
|
|
İletken direnci maksimum |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
|
|
Yalıtım direnci min |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
|
|
1 kHz'de kapasitans dengesizliği (çiftten çifte ekran) |
pF/250m |
250 |
|||||
|
Maks. İşletim Sistemi Dışı veya İşletim Sistemi kabloları için 1 kHz'de Karşılıklı Kapasitans (bir çift ve iki çift hariç) |
pF/m |
115 |
115 |
115 |
115 |
115 |
|
|
Maks. Karşılıklı Kapasitans @ 1 kHz IS/OS kabloları (1 çift ve 2 çift dahil) |
pF/m |
75 |
75 |
75 |
75 |
75 |
|
|
Maks. Bitişik çekirdekler için L/R Oranı (Endüktans/Direnç) |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
|
|
Test voltajı |
Çekirdekten çekirdeğe |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Ekrana çekirdek |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Nominal gerilim maksimum |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
|
5.Parametre (XLPE yalıtımlı enstrümantasyon kabloları):
|
Çift Sayısı |
Tel Sayısı ve Çapı |
Nominal İletken Kesit Alanı |
Nominal Yalıtım Kalınlığı |
Nominal Kılıf Kalınlığı |
Kablonun Nominal Çapı |
Yaklaşık. Ağırlık |
|
hayır./mm |
mm² |
mm |
mm |
mm |
kg/km |
|
|
2 |
1/0.8 |
0.5 |
0.5 |
0.9 |
9.7 |
95 |
|
5 |
1/0.8 |
0.5 |
0.5 |
1.2 |
13 |
180 |
|
10 |
1/0.8 |
0.5 |
0.5 |
1.2 |
16.9 |
310 |
|
15 |
1/0.8 |
0.5 |
0.5 |
1.3 |
19.7 |
440 |
|
20 |
1/0.8 |
0.5 |
0.5 |
1.3 |
22.3 |
560 |
|
30 |
1/0.8 |
0.5 |
0.5 |
1.5 |
27.1 |
820 |
|
50 |
1/0.8 |
0.5 |
0.5 |
2 |
35 |
1370 |
|
2 |
16/0.2 |
0.5 |
0.6 |
1.1 |
11.2 |
110 |
|
5 |
16/0.2 |
0.5 |
0.6 |
1.2 |
14.5 |
250 |
|
10 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.3 |
480 |
|
15 |
16/0.2 |
0.5 |
0.6 |
1.5 |
22.6 |
570 |
|
20 |
16/0.2 |
0.5 |
0.6 |
1.5 |
25.7 |
780 |
|
30 |
16/0.2 |
0.5 |
0.6 |
1.7 |
31 |
1020 |
|
50 |
16/0.2 |
0.5 |
0.6 |
2.2 |
39.9 |
1680 |
|
2 |
1/1.13 |
1 |
0.6 |
1.1 |
11.9 |
200 |
|
5 |
1/1.13 |
1 |
0.6 |
1.2 |
15.4 |
290 |
|
10 |
1/1.13 |
1 |
0.6 |
1.3 |
20.5 |
580 |
|
15 |
1/1.13 |
1 |
0.6 |
1.5 |
24.1 |
780 |
|
20 |
1/1.13 |
1 |
0.6 |
1.7 |
27.7 |
1010 |
|
30 |
1/1.13 |
1 |
0.6 |
2 |
33.7 |
1430 |
|
50 |
1/1.13 |
1 |
0.6 |
2.2 |
42.5 |
2360 |
|
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
250 |
|
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.7 |
460 |
|
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
23.9 |
760 |
|
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28 |
1020 |
|
20 |
7/0.53 |
1.5 |
0.6 |
2 |
31.7 |
1350 |
|
30 |
7/0.53 |
1.5 |
0.6 |
2.2 |
38.6 |
1900 |
|
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
48.9 |
3060 |
6.Üretim İlerlemesi
7.Sertifikalar:
 |
 |
8. Paketleme:
-Çelik ahşap tambur (fümigasyon)
Her tamburdaki kablo uzunluğu: 1000m/2000m veya gerçek kablo uzunluğu gereksinimlerine göre.
-Tambur boyutu:
Kablo uzunluğuna ve konteyner boyutuna göre
Size doğru fiyat teklifi verebilmek için lütfen bize gerekli kablo uzunluğu miktarını bildirin. Daha büyük miktar, daha fazla indirim avantajı sizin için hazır!
-Nakliye Limanı:
Qingdao veya ihtiyaçlarınıza göre diğer bağlantı noktaları.
-Deniz taşımacılığı:
FOB/C&F/CIF teklifinin tamamı mevcuttur.
 |
 |
 |
