H1Z2Z2-K
1.Yönetici Standardı:
H1Z2Z2-K, Alman Standart Komitesi'nin (Teknik Spesifikasyon 2PFG1169/08.2007) PV sistemi kablo çalışma ekibi tarafından hazırlanan orijinal taslağı ifade eder.
2.H1Z2Z2-K Kablo Tipi:
H1Z2Z2-K Kablo: Kalaylı Esnek Bakır Tel Halojensiz PO İzolasyon&Kılıf Fotovoltaik Sistem Kablosu.
3. Uygulama:
Tek damarlı esnek kablolar, sürekli kullanıma uygun, dış ve iç mekan, serbest hareketli, serbest asılı ve sabit kurulumlar için. Cihazların yanı sıra sıva üzerinde, içinde veya altında kanallara ve kanallara da kurulum
Tek çekirdekli esnek kablolar çok yönlüdür ve çok çeşitli uygulamalarda kullanılır. Evlerde, ticari binalarda ve endüstriyel ortamlarda elektrik tesisatlarında yaygın olarak kullanılırlar. Tek damarlı esnek kabloların avantajları arasında, yüksek titreşim ve hareketin olduğu alanlarda kullanım için ideal hale getiren esneklikleri ve dayanıklılıkları yer alır. Ayrıca montajı kolaydır, bu da onları müteahhitler ve elektrikçiler için cazip bir seçenek haline getirir.
Tek damarlı esnek kablo kullanmanın başlıca avantajlarından biri, yüksek düzeyde dayanıklılıklarıdır. Bu kablolar, ısıya, kimyasallara ve neme maruz kalma dahil olmak üzere zorlu çalışma koşullarına dayanacak şekilde tasarlanmıştır. Ayrıca aşınmaya karşı son derece dirençlidirler ve sürekli eğilme ve esnemeye dayanabilirler, bu da onları yüksek düzeyde titreşim olan alanlarda kullanım için ideal kılar. Genellikle çok damarlı kablolar gibi diğer kablo türlerinden daha ucuzdurlar ve kullanım kolaylıkları vardır. kurulum, müteahhitler ve elektrikçiler için maliyetleri daha da azaltabilir.
Tek damarlı esnek kabloların bir diğer avantajı da yüksek düzeyde akım taşıyabilmeleridir. Bu, güvenilir ve verimli güç iletiminin gerekli olduğu yüksek güçlü uygulamalarda kullanım için idealdir.
tek damarlı esnek kablolar oldukça uygun maliyetlidir ve bu da onları birçok elektrik tesisatı için çekici bir seçenek haline getirir.

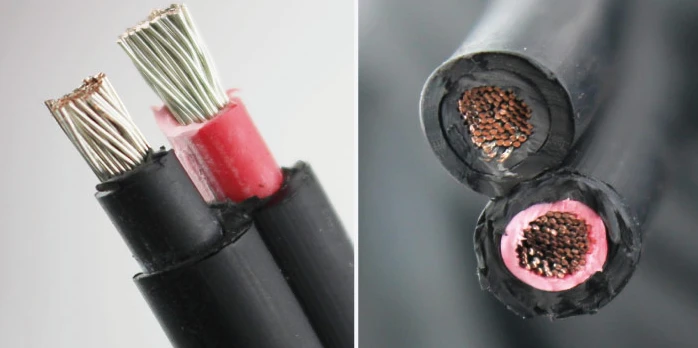

4.Yapı
|
Kondüktör |
Kalaylı Esnek Bakır Tel |
|
|
yalıtım |
Halojen PO İzolasyonu Yok |
|
|
Kılıf |
Halojen PO Kılıfsız |
|
|
|
|
|
|
|
 |
|
5.Kablo Özellikleri
|
Modeli |
H1Z2Z2-K Solar Kablo |
|
Kondüktör |
Kalaylı bakır tel, sınıf 5 (IEC 60228 uyarınca) |
|
yalıtım |
Halojen PO yalıtımı yok |
|
Kılıf |
Halojen PO kılıfı yok |
|
Anma gerilimi |
AC 0.6/1KV |
|
DC 1.8KV |
|
|
Sıcaklık aralığı |
-40 derece ~ artı 90 derece, kuru/nem |
|
İletkenin maksimum çalışma sıcaklığı |
120 derece |
|
Kısa devre sırasında |
200 derece |
|
Standart |
EN 2PFG 1169 |
6.parametreler
|
Tip |
Geçmek Kesit Alanı (mm2) |
İletken yapısı ( Tel / mm) |
Çap (mm) |
yalıtım kalınlığı (mm) |
kılıf kalınlığı (mm) |
kablo çapı (mm) |
doğru akım direnci 20 derecede (Ω/km) |
|
H1Z2Z2-K |
1.5 |
48/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
H1Z2Z2-K |
2.5 |
77/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
H1Z2Z2-K |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
H1Z2Z2-K |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7.0 |
3.11 |
|
H1Z2Z2-K |
10 |
77/0.41 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
H1Z2Z2-K |
16 |
119/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
H1Z2Z2-K |
25 |
189/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
H1Z2Z2-K |
35 |
244/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
7. Paket
|
|
|
